親水性・撥水性テスタ販売開始 09:20
NEW親水性テスター
原理がオリジナルな親水性領域測定システム完成です。販売開始です。

写真は測定の全体と画面上の原理です。

はじめの写真は、撥水性テスタと親水テスタの全体図

写真の左下のセンサはおなじみの撥水性テスタ、右側に親水性測定用画像取り込みCCDカメラ顕微鏡です。PC画面には親水性測定時の上から見た液滴映像です。

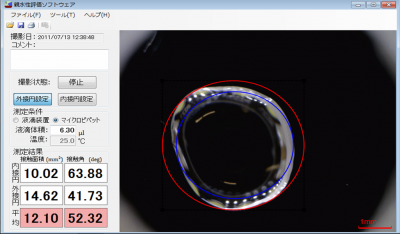

親水性領域測定用画面を次に示します。






水滴の上からの映像です。
青の円は液滴の最大内接円、赤は液滴の最小外接円。
左側の数値は液滴体積(この場合6.3μい)を与えた場合の、それぞれの円の面積から接触角(63.88°、41.73°)を出します。
次に円の直径を短軸、長軸とした楕円の面積(12.10mm2)を円にしたときの平均接触角(52.32°)を計算します。楕円面積と平均円とのずれが5%を超える場合は、枠内は赤、1%以下なら青、その間は黄色に表示されます。

皆さんの質問をお寄せください。
よろしくお願い致します。
